전기방사장치
전기방사장치
고분자용액을 섬유상으로 방사할 때 고전압을 인가하여 sub-micrometer의 섬유경을 지닌 나노섬유를 제조하는 장치
- 인조섬유/천연섬유/Bio섬유 제품
- 의료용 소재(DDS, Scafold, Wound dressing)
- 범용 필터 소재
- 기능성 Bio 복합소재

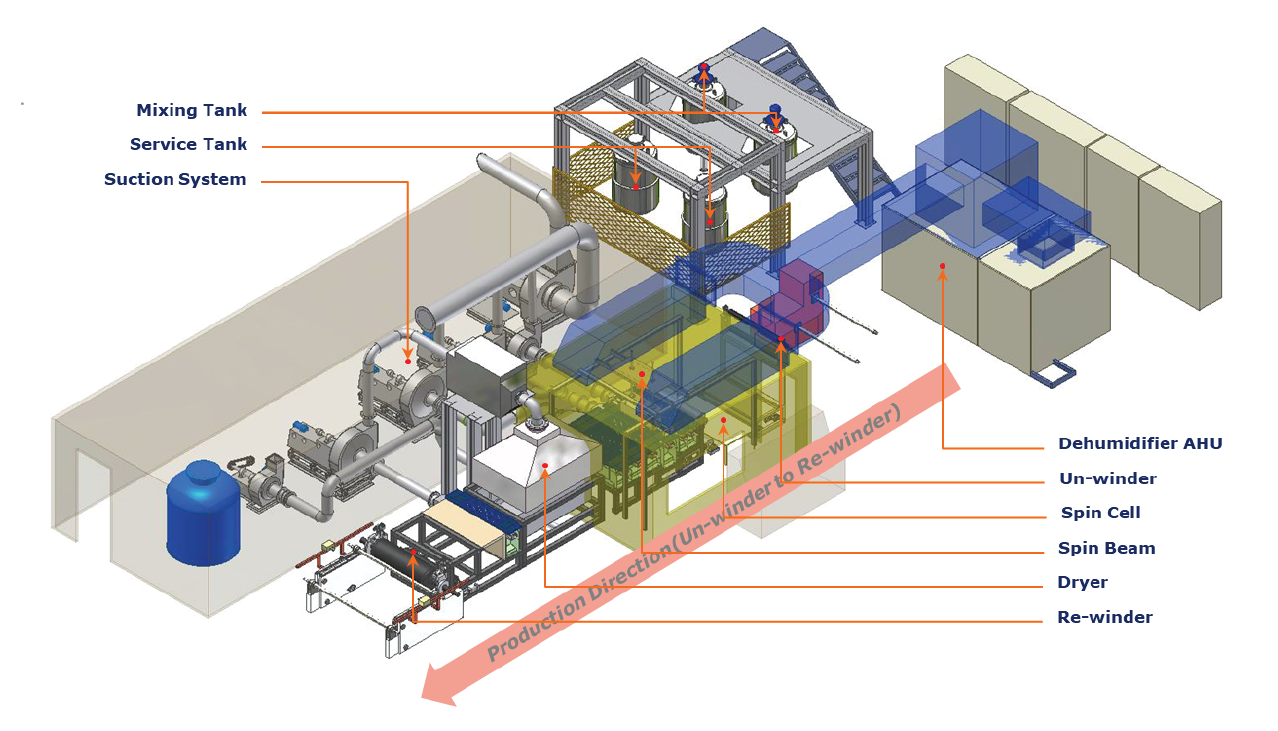

PRODUCTION LINE
초극세 나노섬유 부직포제품을 롤투롤(RtoR) 연속생산하기 위한 전기방사장치. 용매의 종류에 따라 공정위험분석을 수행한 후 이를 바탕으로 생산설비를 제작하여 공급
- 모델명 : EBS1000
- 생산량 : Max 1.2kg/hr
- T-put : 2.0cc/min @ hole
- Spin Pack 1,000mm
- Collector : Belt-Conveyor type
- Belt Speed : Max 10m/min
- Substrate : PET SB
구성품 및 설명
| 구분 | 부품명 | 상세설명 |
| 1 | Solution Tank | Air motor를 이용하여 용액을 stirring 하면서 상분리나 층분리 등을 방지하고 비활성기체인 질소 또는 아르곤을 이용하여 가압 |
| 2 | Feeding part | Metering Pump를 이용한 정량 공급, Mesh filter를 이용하여 용액 내 이물질을 제거. STS tube에 압력계 및 온도계를 설치하여 실시간 기록 |
| 3 | Spin Nozzle Part | 공급된 용액을 섬유상으로 토출시키는 장치. 미세홀의 니들과 여러 니들을 고정하는 노즐팩, 고전압을 인가하는 고전압발생장치로 구성 |
| 4 | Collector part | Conveyor belt 상에 나노섬유 웹을 포집하는 장치. Suction 장치로 용매를 제거함과 동시에 웹을 밀착시킴. 용매는 용매처리장치나 회수장치로 배출 |
| 5 | Winding part | 나노섬유 웹 제품을 롤 제품 형태로 와인딩하는 장치. Edge를 제거(trimming)하거나 원하는 폭으로 slitting 하거나 제품을 가열(heating) 압착(pressing)함 |
| 6 | Air Handling part | 공정기체의 온도와 습도 및 유량을 조절하는 장치. 제어된 공정기체는 spin zone으로 공급해 줌. |
| 7 | Control Panel | 전기방사장치 전체 전기적인 제어. Feeding, spinning, collecting, winding 및 유틸장치(AHU, 컴프레셔, 배가스처리 및 백필터)의 전기제어 |
PFD (Process Flow Diagram)
