SNT Products
방사장치 및 탄소섬유제조장치를 소개합니다.

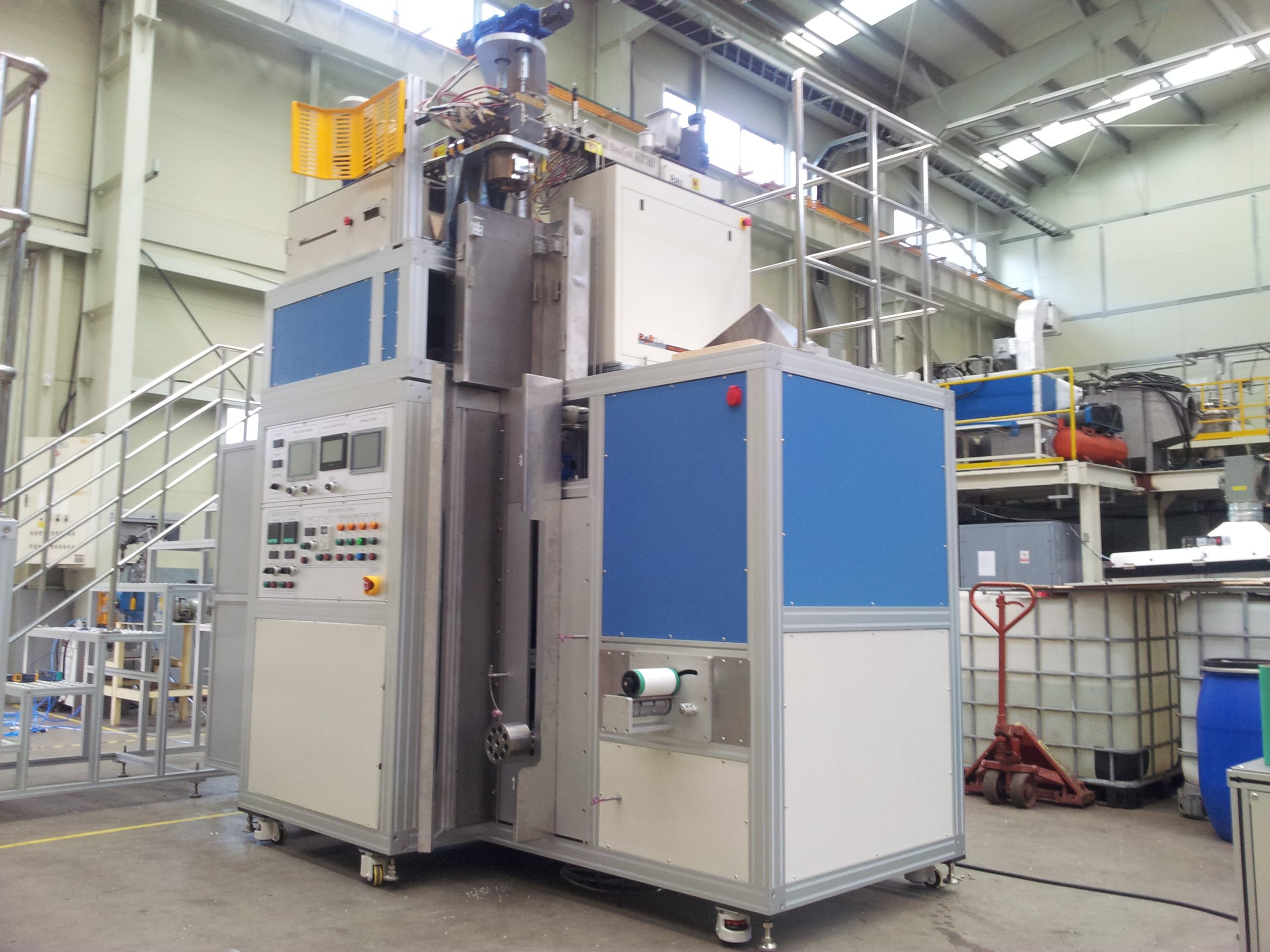

용융방사장치
용융방사장치
(MS - 500)
고분자를 고온에서 녹이고 이 용융체(polymer-melt)를 본 Melt-spinning system을 이용하여 섬유화한 후 급속냉각과 고속 권취를 통하여 표면고화와 함께 고성능의 필라멘트 제품을 제조하는 장치.
Extruder
- Capacity : Twin(0.5kg ~ 1.5kg /hr), Single(0.5 ~ 8.0kg/hr)
- Design Temp. : 350°C
Gear Pump AB
- Capacity : 0.6 ~ 2.4cc/rev. 40rpm
- Heater: Max 350°C
Spin Nozzle
- Nozzle hole Size : ∮0.2, ∮0.25, ∮0.3, ∮0.35, ∮0.5, ∮1.00
- Material : SUS 630 (내열특성, 내화학특성)
Winder
- Speed : 1,000m/min
- Winding Type : Air Shaft 3"
Melt Spinning System
용융방사방법을 이용하여 섬유제품을 제조할 수 있는 연구 및 준양산용의 용융방사장치를 제공하고 있으며, 노즐의 규격에 따라서 single hole 부터 500hole까지 다양하게 제공.

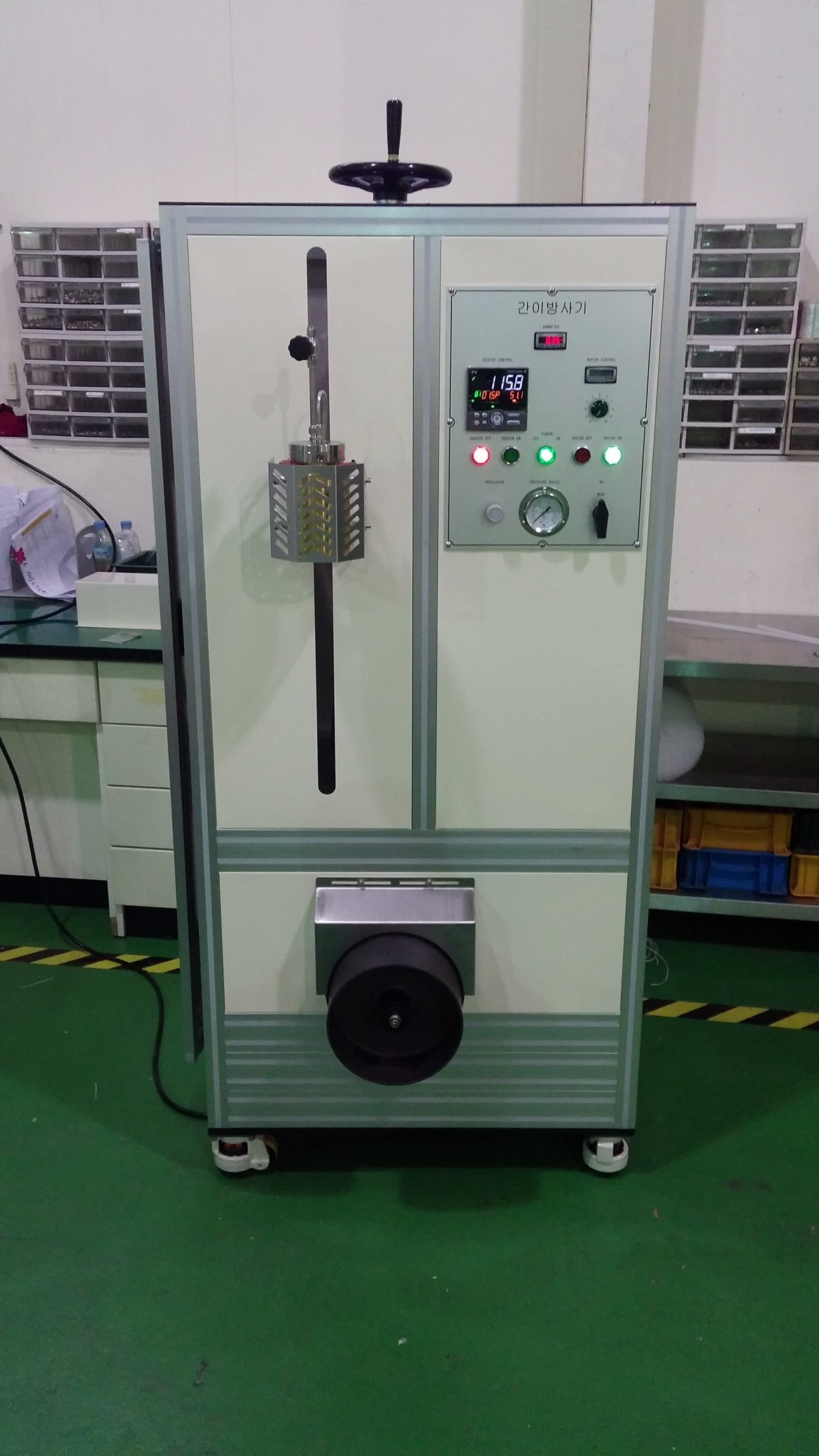

항목 | Unit | MS5 | MS24 | MS500 |
T-put (생산량) | kg/hr | 0.5 | 4.0 | 30.0 |
Metering Pump | ㎖/rev. | x | 0.6 | 5.0 20.0 |
Temperature (방사온도) | ℃ | Max. 350 | ||
Winding speed (권취속도) | m/min | Max. 1,000 | ||
Hole Diameter (노즐경) | mm | ∮0.25, ∮0.3, ∮0.35 | ||
Hole Count (노즐수) | mm | 1 ~ 5 | 24 | 100, 500 |
장치의 용도 | 기초 연구개발 (R&D) | 연구개발 (R&D) | 연구 및 준양산 | |
Feeding 방법 | 가압식 (Air pressure) | 압출식 (Twin-Ext') | 압출식 (Twin-Ext') |
